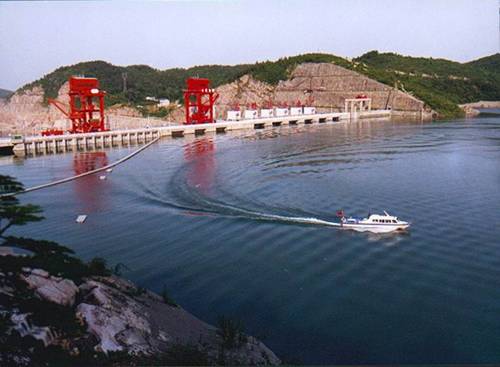

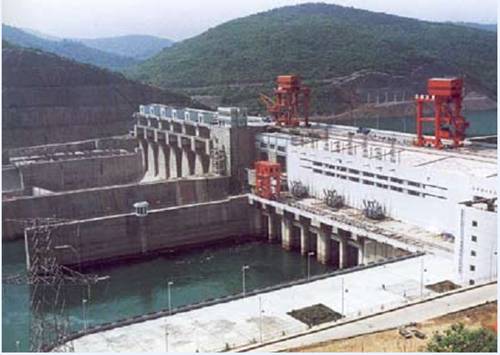

湖北高坝洲水电站泄洪闸门系统由6个表孔以及3个深孔组成，为清江流域地区重要的防洪防汛工程。

原闸门概况

原高坝洲泄洪闸门控制系统中，每个闸门均配有一套西门子S7-300系列PLC，共9套LCU，实现对闸门的现地控制操作；闸门集控系统由两台闸门操作员站主机组成，与每个闸门（共9个）的西门子PLC通过Profibus通讯协议进行闸门数据信号的实时交换，实现对闸门的实时监视与控制。 该系统已运行多年，设备硬件水平落后，且无法在中控室对闸门监控进行监控，为进一步提高水电站的安全生产运行水平，提高电站管理水平和经济效益，闸门监控系统于2011年进行了升级改造。

改造推陈出新

新的闸门控制系统，不仅对每个闸门逐一进行操作控制。还要保证闸门成组控制功能正常。不但要保证每个闸门的现地手动启闭、现地自动启闭、远方闸门集控启闭操作、还要保障电厂中控室的运行监视和远方闸门启闭操作控制。

根据闸门集控设备的实际情况，为保证整合后的集控系统可靠运行，我公司制定了优化改造方案，并认真研究了其可行性与实施细节。2011年底系统已改造完毕，通过了初步验收并成功投入运行。

改造方案的特点：

1、所有闸门现地控制单元增加直接上网功能，使得监控系统上位机直接通过网络对所有闸门进行监控；

2、优化后的方案网络结构简单，通讯协议统一，转换环节少，可靠性、实时性明显提高；

3、网络层次明确，交换机与各闸门之间以星形网络结构连接，链路间无干扰，闸门控制的安全性可得到保证。
