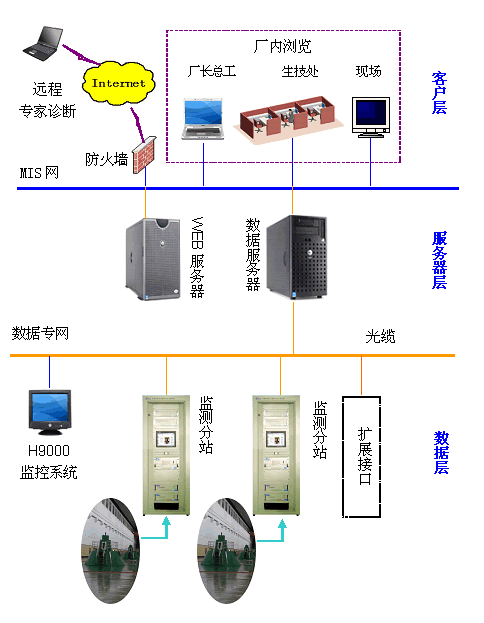

HM9000水电机组状态监测系统是一个包含数据采集层、服务器层和客户访问层的典型三层结构，由传感器部件、信号采集与监测分站、数据服务器、Web服务器、浏览站和监测诊断专用软件等部分组成，能够对水轮机组工作状况进行长期连续的实时监测，自动记录监测数据及故障报警，并对故障原因、严重程度、及发展趋势做出判断，从而可以及时消除故障隐患，避免破坏性事故的发生；提高机组的可靠性、安全性。

技术特点

•  基于网络的分布式监测系统
•  高可靠性 CPCI 构架数采系统
•  面向全状态监测的扩展能力
•  组态化的软硬件设计
•  现场监视与远程监视
•  强大的完备数据记录
•  大量动态分析工具
•  故障趋势跟踪分析

系统功能

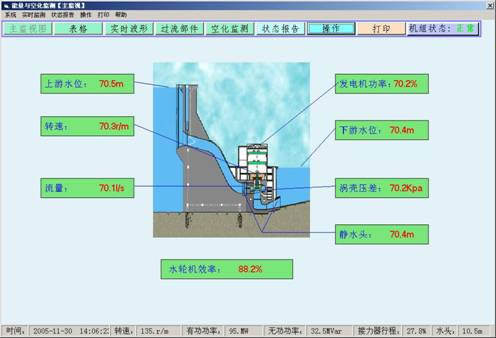

•  状态监测：监测振动、压力、摆度、温度、流量、转速等状态参数
•  信号分析：能对实时数据和历史数据进行多种分析

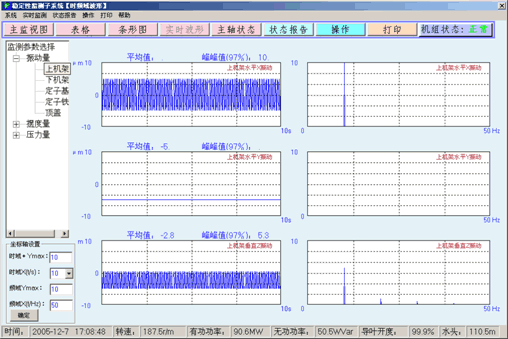

•  机组长期监测：波形图 / 频谱图 / 瀑布图 / 轴心轨迹图 / 棒图 / 趋势图 / 结构图等多种监测形式
•  趋势分析、故障预报及诊断
•  历史数据库、报警事件数据库、事故追忆分析
•  实用的状态报告及其打印功能
•  机组起停机过程、甩负荷过程分析
•  独特的在线性能试验：振动稳定性试验、效率试验、动平衡试验等

HM9000 系统主要设备

名称	设备明细
后台主机系统	Data Server 、 Web Server 、工程师工作站
状态监测设备	标准屏柜、触摸屏、数据采集分站、电源模块
连接电缆	3 芯屏蔽电缆、通信光缆、光端机、动力电缆
零部件	传感器支架、端子板、辅助材料
状态监测综合分析软件	HM9000 专用软件
传感器	位移传感器、速度传感器、加速度传感器 压力传感器、空化噪声传感器等

  所有内容根据中水科技目前产品规格制定，如有升级或变动，以产品说明书为准，有疑问敬请致电中水科技索取详细资料。
