我公司开发的HR9000水情自动测报系统包括遥测站集成安装、数据采集、信息处理、图形显示、越限报警、基本应用等功能，适用于流域、水利枢纽、水电站、水库等。

一、遥测站

HR9000遥测站采用测、报、控一体化的结构设计。以新一代多功能水文遥测终端为核心，实现水情信息的采集、预处理、存储、传输以及查询、应答、自报、可编程等测控功能。HR9000系列可以选择不同的通信方式，如超短波（VHF/UHF）、卫星（北斗、Inmarsat、Vsat）、GSM移动通信（GSM/GPRS）和有线（PSTN）通信等，还可以组成主备双通道工作模式。

HR9000遥测站原理框图和结构图如图所示。

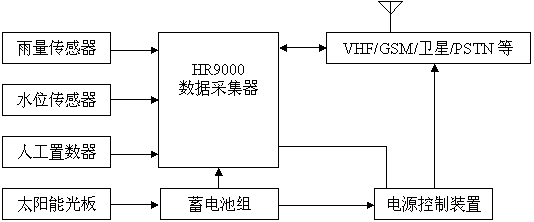

HR9000遥测站原理框图和结构图

技术特点

l   安装简便，经过短期培训即可熟练维护、使用。

l   能适应高低温、湿热环境。

l   具备防雷击、抗电磁干扰能力。

l   具有低功耗特性。

l   能在无人值守的野外条件下长期稳定工作。

l   能兼容多种传感器、多种通信设备。

l   具备主用通信通道和备用通信通道，并能自动切换。

l   配置4M固态存贮器，用于存贮遥测站的历史数据。

l   具备自恢复能力支持远程诊断、远程设置、远程维护等。

遥测站集成图片

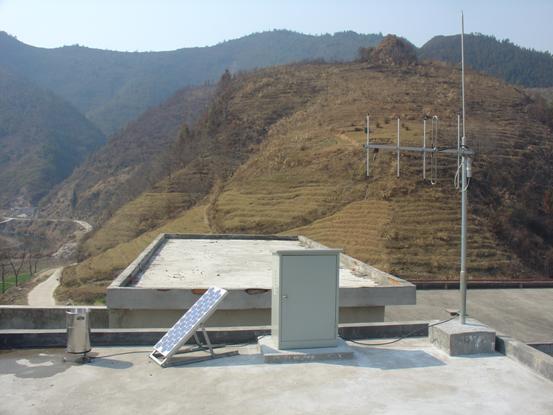

屋顶箱式雨量站

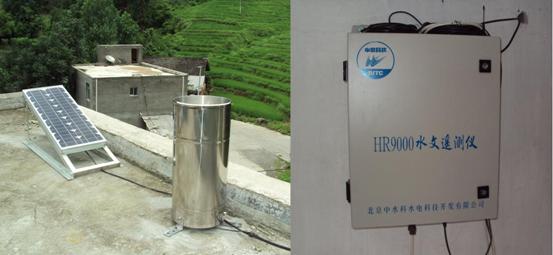

  屋内箱式雨量站

  地埋底箱式雨量站

屋顶邮箱式雨量站

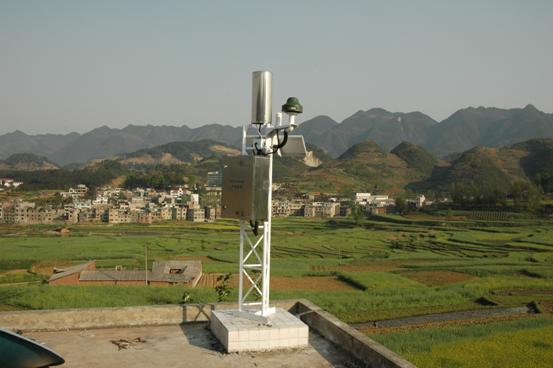

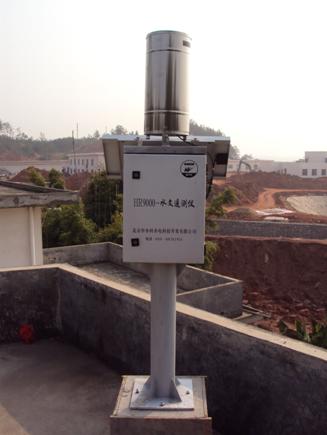

屋顶挂箱式雨量站

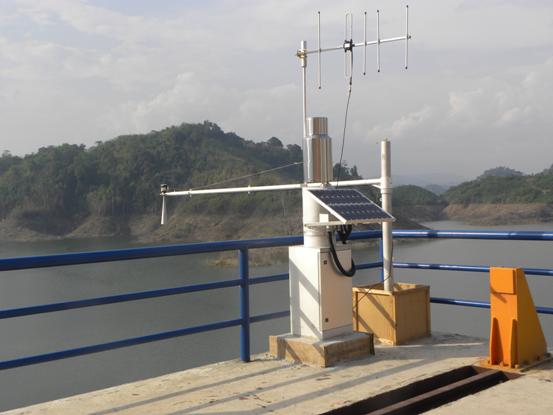

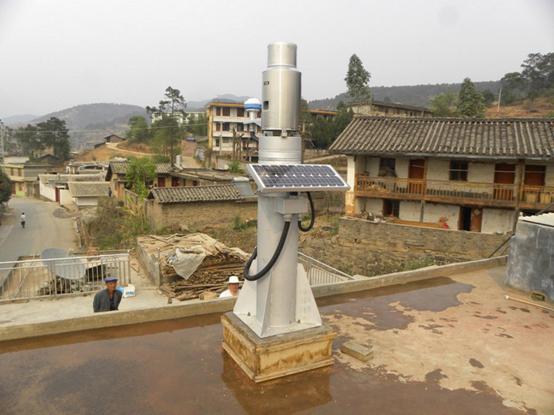

屋顶圆筒式雨量站

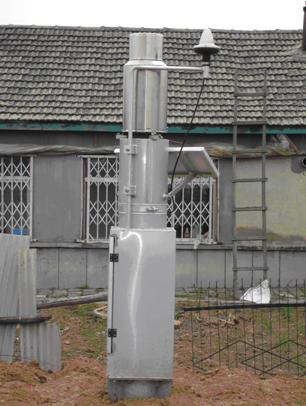

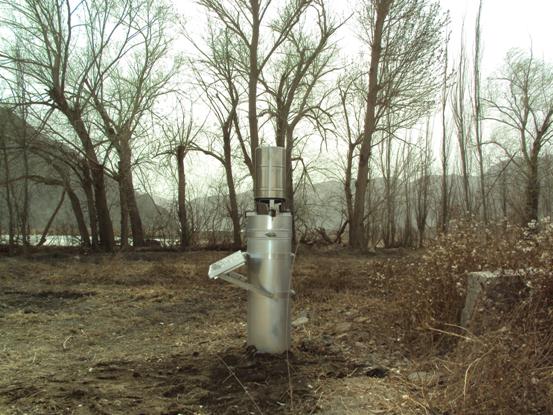

地埋圆筒式雨量站

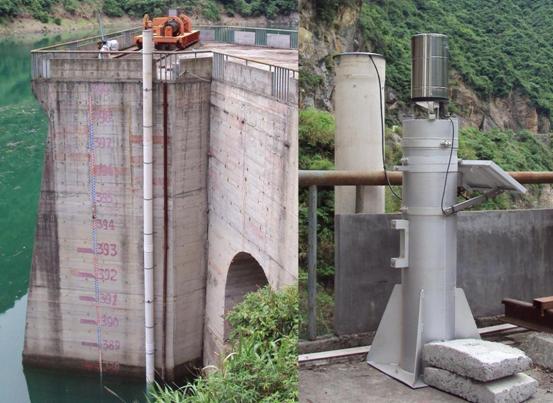

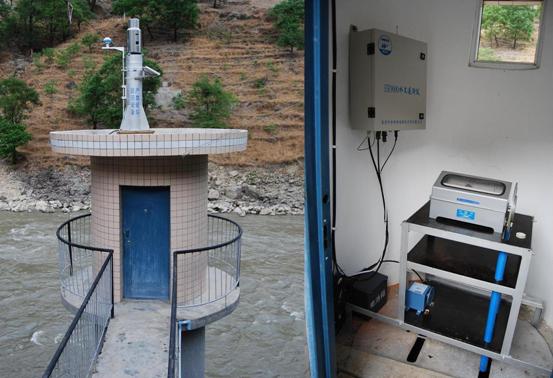

浮子式水位计水位雨量站（混凝土水位井）

浮子式水位计水位雨量站（PVC管水位井）

雷达式水位计水位雨量站

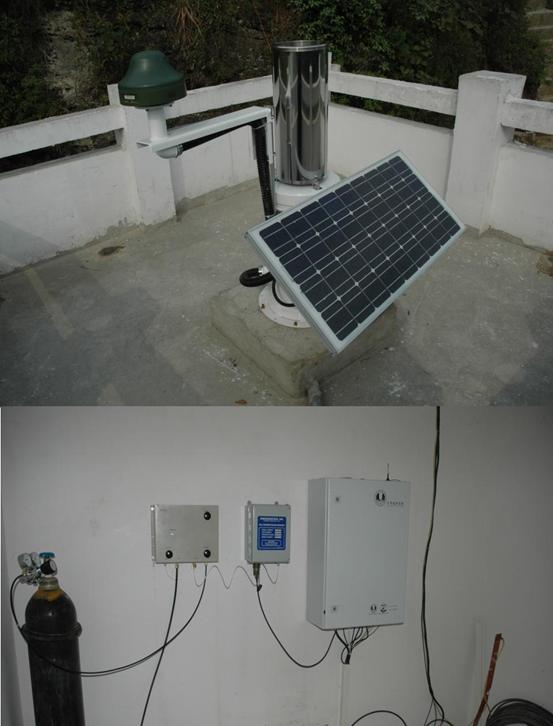

气泡式水位计水位雨量站

二、中心站

HR9000水情自动测报系统中心站软件功能包括遥测站管理及遥测信息采集、水情实时信息监视、水情信息查询分析、水情信息报表显示等。

1、遥测站基本参数设置，遥测站基本参数设置包括采样时间间隔、定时自报间隔、主信道、备用信道、雨量增量阀值、备信报数间隔、标准时间、失败重发次数等参数的设置。

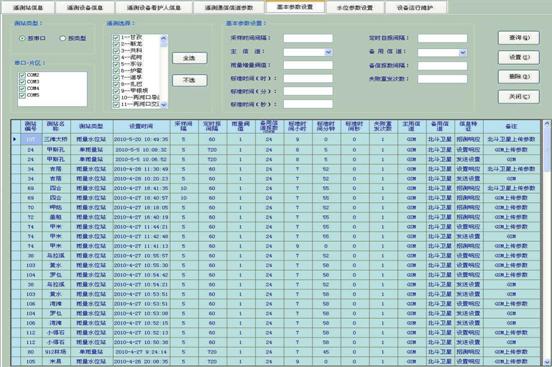

  遥测站基本参数设置示意图

2、实时遥测记录查询，查看接收到的遥测站发送的各种遥测数据，包括：水位、雨量、气象信息等。可以按照串口控制、测站类型、数据类型、通道等方式选择测站，可以根据时间选择数据进行查看。

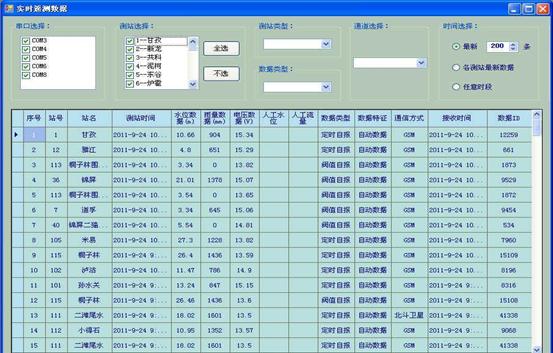

  实时遥测记录查询示意图

3、实时数据召测，对测站进行数据召测，包括：水情数据召测、气象数据召测、测站参数召测等。可以按照分片选择测站，按端口号选择测站，按类型选择测站。

4、水情系统运行统计分析，包括测站畅通率统计和系统畅通率统计。可以选择测站和时间统计分析。

5、水情综合数据监视，综合监视流域各测站的水位、流量、雨量、气象等信息。

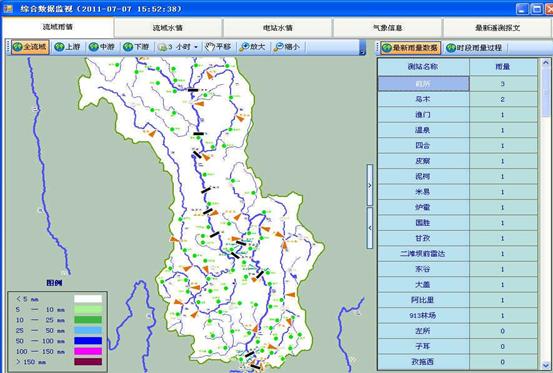

   水情综合数据监视示意图

6、遥测站状态监视，监视各遥测站的实时状态，包括电压状态、工作状态、主信道状态、备用信道状态监视。

7、水位过程线，显示在一段时间内，水位测站的水位变化情况，并进行数据统计。

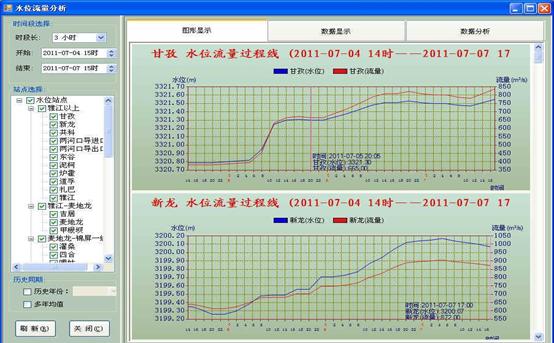

图1-20  水位过程线示意图

8、雨量柱状图，显示在一段时间内，各雨量测站或流域的雨量变化情况。

9、流量过程线，显示在一段时间内，水位测站的流量变化情况，并进行数据统计。

10、雨洪对应图，显示在一段时间内某测站的雨量与水位或流量的对照，可对洪水进行分析。

11、水情报表，计算不同时段（时段、日、旬、月、年）测站的各种指标值，包括：雨量、水位、流量、温度、湿度等。

12、资料整编，对流域内所有水位、雨量、流量测站信息进行统计，包括以下功能：多站逐时水位、雨量、流量统计表；多站月逐日水位、雨量、流量表；单站年逐日水位、雨量、流量表。
