2022年7月8日,由中水科技承担的葛洲坝水电站1F机组(单机容量170MW)调速系统改造顺利完成,这是继2019年6月电站19F机组(单机容量150MW)调速系统改造顺利完成并投入运行3年之后,中水科技再次顺利完成该电站的机组调速系统技改项目,标志着中水科技在轴流转桨式机组调速系统的应用业绩突破170MW。
葛洲坝水电站位于湖北省宜昌市境内的长江三峡末端河段上,是万里长江上第一座大型水电站,也是世界上最大的低水头大流量、径流式水电站。电站分设大江和二江两个厂房,共装有21台轴流转桨式水轮发电机组,其中大江电站安装14台150MW水电机组,二江电站安装2台170MW和5台150MW水电机组,其单机容量170MW的水电机组为目前世界上转轮直径最大的轴流转桨式水轮发电机组。
葛洲坝水电站1F机组调速系统改造采用了中水科技生产的CVZT-200-4.0型水轮机调速系统,其电气系统控制器采用PCC_X20系列硬件平台,冗余配置,性能先进,机械液压系统采用了“高速开关阀+逻辑插装阀”的结构型式。整套调速系统具有丰富的控制功能,采用适应式变参数、变结构控制,带有智能化调试、试验功能、内置实时仿真功能、卫星时钟功能及历史数据与历史信息库等,I/O模块具有良好的可扩展性,接口丰富,且支持多种通信协议。
葛洲坝水电站1F机组调速系统更新改造主要范围包括调速器控制柜、液压随动系统、事故配压阀、分段关闭阀(机械、电气冗余配置)。现场试验及运行跟踪数据表明,改造后调速系统的功能、各项性能指标均满足相关标准GB/T 9652.1-2019、DL/T 563-2016、DL/T 1245-2013、IEC61362-2012及“华中电网两个细则”等规范要求,并成功解决了以下多个问题:
1、解决了困扰多年的不动时间不达标问题(改造前不动时间0.5s,改造后为0.18s,国标要求DN200以上调速器不超过0.3s);
2、解决了困扰多年的甩负荷过速、低频灭磁、尾水真空等问题;
3、解决了油泵启动频繁的问题。油泵启动时间间隔由1.5个小时延长到6小时以上;
4、解决了机组供油系统油质比较差时,造成的液压件易发卡失效的问题;
5、解决了原悬挂式的滑阀式主配压阀安装检修不便,耗时耗力问题。改造后的所有设备组件均布置在地面上,巡视、检修、维护更加方便。
另外,改造后的调速系统实现了IEC61850双网冗余实时数字通信,为将来电站的数字化、智能化建设奠定了基础,并且本次改造创造性地采用激光实地扫描与三维虚拟建模相结合的方法,大幅提高了调速系统管路布置设计及制作安装水平。

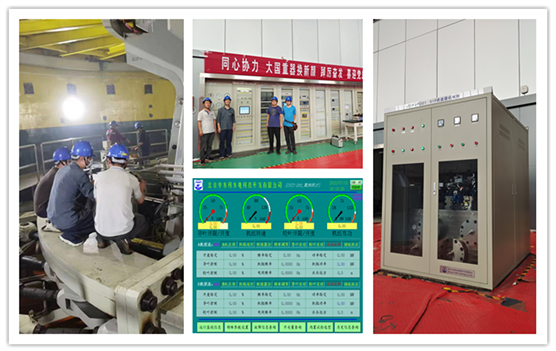

在设备现场安装调试期间,正值国内疫情高发,中水科技项目团队在做好疫情防护的同时,克服各种不利影响,以高度的工作责任感投入到现场安装调试工作中。团队凭借精湛的专业技术,不断克难创新,加班加点,从前期施工到后期调试、发电,历时1月有余,顺利完成了设备安装调试任务,以良好的服务态度获得用户的高度赞扬。
葛洲坝水电站1F机组调速系统技改项目的顺利实施,表明中水科技基于逻辑插装技术的CVZT系列调速系统具有的“节能、降耗、绿色、环保”技术特点,整体性能优越,可靠性高,为确保机组安全、稳定、高效运行提供了坚强保障,也为今后我国大型水电机组调速器改造起到了良好的示范作用。
