HR9000水情自动测报系统

1、主要功能与先进性

本系统支持物联网系统云端与终端的实时连接与交互，通过流域内实时水文、气象和水库运行信息的自动采集、传输和处理，并基于对历史资料的收集整理，利用数据库管理技术，进行在线滚动水文预报、调洪演算、优化调度和水务综合管理等，提供满足防洪、发电及其他综合利用要求的水库调度决策方案，同时支持水电厂和电网的经济调度。

遥测站采用测、报、控一体化的结构设计，可以选择不同的通信方式，如超短波、卫星（北斗、Inmarsat等）、GSM移动通信（GSM/GPRS、3G、4G）和有线直连等，支持主备双信道模式，可与智能手机无线连接（WiFi/蓝牙），采用专用置数器App。

中心站包括实时数据监视预警、值班管理、信息查询分析、报表管理、洪水预报、洪水调度、发电调度、数据通讯、数据库管理、系统管理等功能。

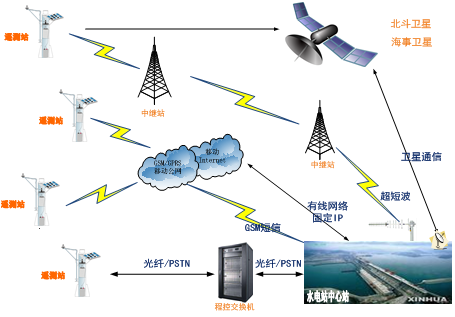

HR9000水情自动测报系统结构

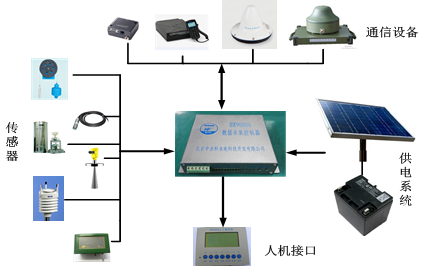

遥测站结构

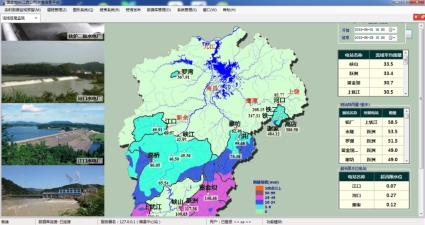

中心站信息展示

2、技术指标

电气参数：静态功耗：<1mA@12V；工作功耗：<30mA@12V；工作电压：10.2Vdc~16Vdc。

工作环境条件：工作温度：-30℃~55℃；相对湿度：95%RH。

存储容量：8M非易失性FLASH；外部存储SD、USB2.0。

接口：RS232接口：3个（可扩展）；WiFi、蓝牙；可控电源输出接口；总线结构可扩展；CAN总线接口。

3、主要应用领域

适用于流域、水利枢纽、水电站、水库、梯级水电站等。系统核心技术-微功耗数据采集器（RTU），还可广泛应用于水资源监测能力建设、中小河流预警、山洪灾害监测预警、水利信息化监测等系统。

应用案例

HR9000水情自动测报系统已有数千台装置应用于160多个系统。

雅砻江流域水情自动测报系统

雅砻江流域面积大，约13.6万km2，是目前国内为数不多的整条流域采用统一水情系统的项目，该系统集水情测报、洪水预报、调洪演算为一体，实时掌握雅砻江流域雨水情信息，有效提高流域各梯级电站及主要支流洪水预报的精度和预见期，并为各梯级电站提供科学、合理的洪水预报和调洪成果。

雅砻江流域水情自动测报系统现建有中心站1个，设在四川省成都市雅砻江流域水电开发有限公司办公楼内，野外自动遥测站147个，电站枢纽区部分遥测断面同时运行2套遥测设备，合计运行设备153套。其中雨量站83个、水文站26个、水位站23个、气象站15个。系统采用北斗卫星、GSM移动通信两种信道组成的混合通信方式，除8个环保气象站和1个锦屏一级水电站施工专用气象站只采用GSM短信信道外，其他所有遥测站均同时配置了北斗卫星通信设备和GSM移动通信设备，以GSM短信作为主信道、北斗卫星作为备用信道。

系统采用定时自报、增量自报、查询应答兼容的工作体制，每小时自报一次。系统采集的要素主要是雨量、水位、气象（6要素，部分专用气象站还采集土壤温度），雨量传感器为翻斗式雨量计，水位传感器则有浮子水位计、雷达水位计、气泡水位计、激光水位计四种，气象传感器采用进口的专用自动气象站。

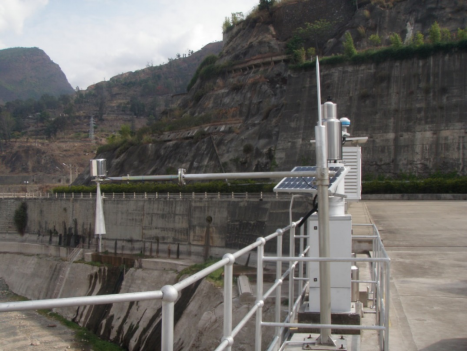

雅砻江流域内雨量水位气象遥测站

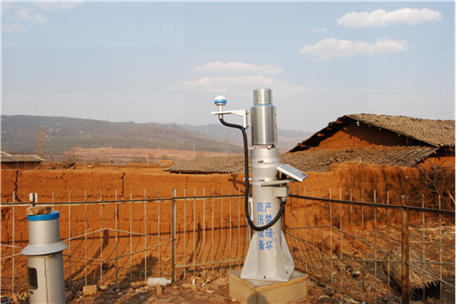

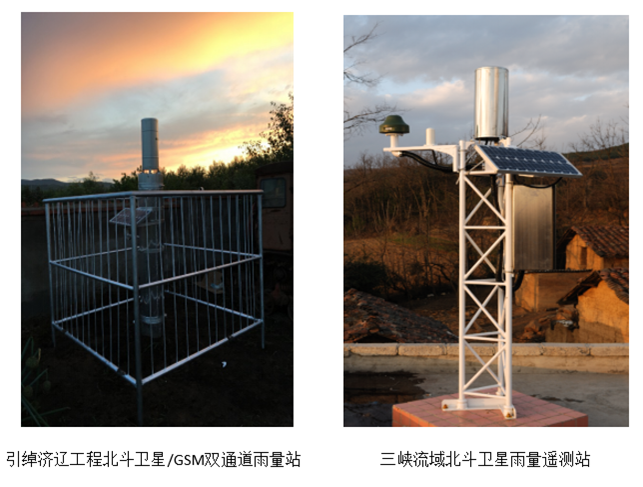

雅砻江流域内遥测雨量站

雅砻江流域水情自动测报系统野外遥测设备设施维护项目

该项目执行为了准确、及时监测雅砻江流域的水文信息，满足雅砻江流域梯级电站施工和运行的需要，提高水情测报自动化水平，为保证雅砻江流域水情自动测报系统正常、稳定运行。项目工作内容包括对该系统野外自动遥测设备、设施必须进行的监控、巡检、维护、修理及其他一些辅助性维护工作。各遥测站分布在雅砻江流域从甘孜县至攀枝花市近10万平方公里的范围内，绝大部分站点位置偏僻，交通条件落后，生活环境较差，还有少数站点海拔较高。流域内多属高原或高山峡谷地貌，公路交通受自然、地理条件影响较大，雨季易受塌方、泥石流等影响中断，高海拔地区冬季时常冰雪封路。根据多年系统平均畅通率统计，系统平均畅通率为98%，系统重要遥测站畅通率为99.4%。

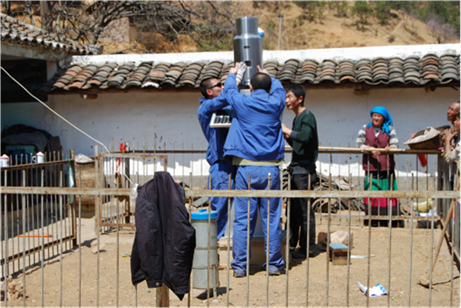

技术人员在野外测站维护

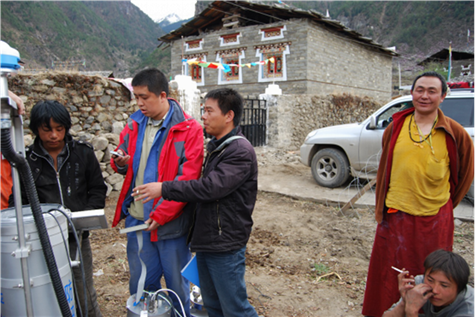

技术人员在少数民族地区工作

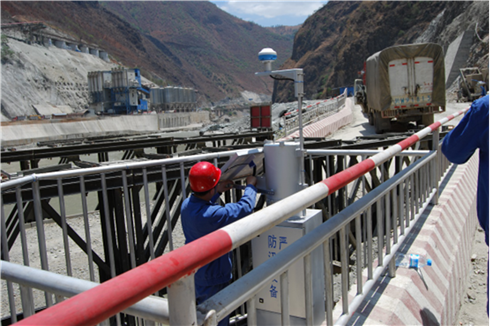

技术人员在电站施工现场维护
