水电机组推力轴承油膜厚度监测系统

水轮发电机组的推力轴承承受着整个机组转动部件的重量、电机的磁推力和转轮的轴向水推力，其运行状态直接影响着机组的出力、效率和运行安全，而推力轴承润滑油膜的工作特性直接决定了推力轴承的性能优劣。

向家坝电站水轮发电机组的推力轴承采用“小支柱簇双层瓦”的结构型式，基于该型式的推力轴承，采用电涡流法设计研发了水电机组推力轴承油膜厚度监测系统。

（1）设备安装与运行方面，监测系统的安装方式尽量避免了对推力瓦现有工作性能的影响，获得了推力轴承关键位置的油膜厚度数据，监测数据准确可靠；

（2）从数据分析来看，油膜厚度监测数据实时性强，能快速反映出油膜厚度在机组于不同工况下的变化情况，油膜厚度数据随机组有功的变化趋势符合一般认识规律；

（3）监测装置自投运以来，运行稳定可靠，数据存储、通讯效率与投运时一致，未出现中断、延迟等异常，达到了预期的应用效果。

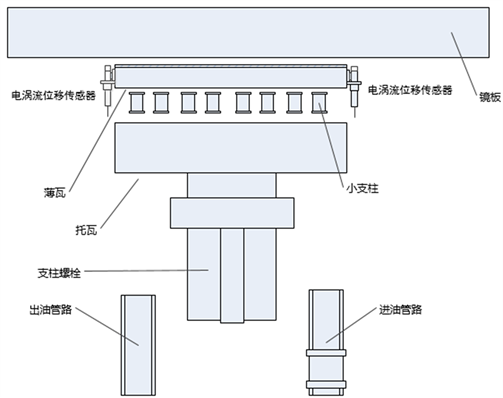

图1 推力轴承油膜厚度监测系统安装示意图

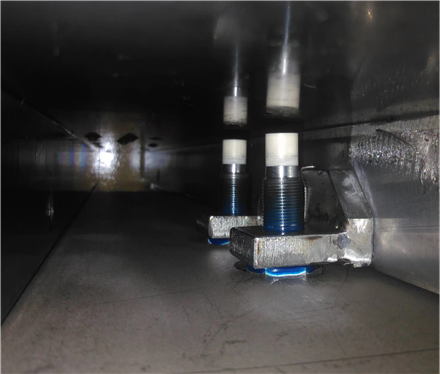

图2 电涡流传感器安装实物图
