H9000V4.0系列水电新能源计算机监控系统

针对三峡等巨型水电站计算机自动控制要求研制开发，是我国第一套具有自主知识产权的巨型水电站计算机监控系统。按照“无人值班 (少人值守)”的原则设计，采用了全计算机监控方式、分层分布和开放的系统结构，在水电控制集群通信、海量实时数据传输与处理、闸门与发电协同远控、智能报警等方面均形成了高水平的自主知识产权，总体达到了国际先进水平。

1、主要功能

数据采集与处理。支持丰富的网络通信规约，满足各类实时通信要求。综合统计、计算与分析。安全监视与智能报警。提供报警自定义功能，具备事件表、光字牌、语音、电话、短信等多种报警方式。人机交互控制界面。界面简洁，操作灵活方便，多项防误操作、运行指导功能。自动发电控制、自动电压控制、自动闸控补水、经济运行等高级应用功能。简单易用的画面、数据库集成工具。

2、技术指标

远程控制可靠性。在世界上规模最大的梯级水电站之一首次完成远程调控一体化和设备全范围的远程控制，实现了电站侧“无人值班（少人值守）”，系统运行稳定可靠，远程调节与控制的成功率为100%。

系统运行稳定性。三网四层的分层分布式开放系统结构，具有优异的稳定性和可扩展性，在多个项目安全稳定运行10万小时以上。

通信能力多样性。基于多重冗余服务器集群的M-SPC多规约、多通道的通信技术，实现负载均衡、无缝切换、相互校验的集群通信功能，实现了集控中心与电站的高速、高可靠性通信。支持高达百万次/秒的数据访问和处理。

3、主要应用领域

H9000 V4.0系列计算机监控系统，已在在国内外近200余个大中型水利水电枢纽、梯级水电调控中心获得成功应用，遍及亚、欧、美、非等大洲十余个国家，在国内外水利水电新能源领域广受赞誉。全球装机容量前10大的水电站中，已有5家采用中水科技开发的计算机监控系统。目前，系统已广泛应用于水电厂、梯级调度中心、新能源集控中心、综合闸坝枢纽、引调水枢纽、污水处理厂、灌区等领域。

4、应用案例

世界装机最大的水电站——三峡水电站，以及我国排名第三、第五的溪洛渡、向家坝水电站均采用了H9000 V4.0系列计算机监控系统，我国控制装机容量最大的梯级电调集控中心——金沙江下游（成都）梯级调度中心同样采用了H9000 V4.0计算机监控系统。

采用H9000 V4.0的长江三峡工程右岸、地下电站计算机监控系统，控制了18套700MW级巨型发电机组，以及开关站、厂用电、公用辅助系统等。系统运行至今已突破10万小时安全运行，成功保障了长江三峡工程的安全和高效运行，取得了显著的经济效益和社会效益。

金沙江下游（成都）梯级调度中心电调自动化系统，对金沙江下游的溪洛渡（18台700MW）、向家坝（8台770MW）两巨型电站进行远方“调控一体化”管理。竣工验收投运至今运行监视、控制操作与负荷调节成功率100%。

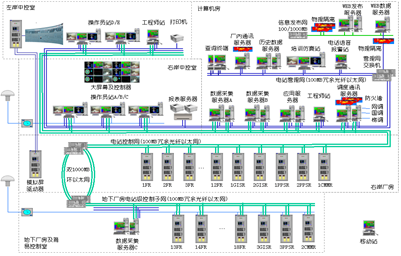

图1 三峡右岸计算机监控系统总体结构图

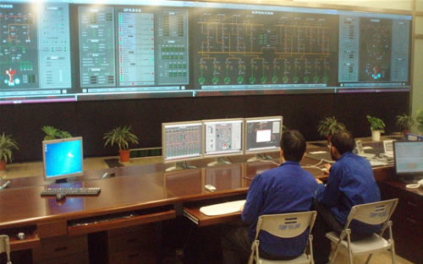

图2 三峡右岸电站中央控制室及H9000V4.0监控系统设备

图3 H9000的人机交互操作界面

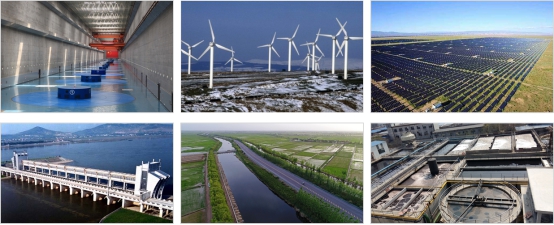

图4 H9000计算机监控系统应用领域广泛
