清远抽水蓄能电站位于广东省清远市清远市清新县太平镇，电站装机4×320MW，总容量1280MW，最高净水头502.7m。枢纽建筑物由上水库、下水库、输水系统、地下厂房洞室群、开关站及永久公路等组成。本次出差主要任务是三台机甩负荷实验、投运4号机组，以下是几点心得体会。

一、数据的重要性

清远抽水蓄能水电厂的主机厂家是东芝水电，在调试期间，东芝水电联合各厂家现场服务人员组成调试组，调试组要求任何实验需要在试验结束后两小时提供可靠的实验数据并填写相应的实验表格，H9000监控系统在本次调试期间为调试组提供了可靠、准确、及时的数据支持服务，其中Smart2000更是提供可视化的数据处理服务，它可以将长达十几个小时的实验以趋势图的形式展示出来。随着用户对数据处理的需求不断增加，如果Smart2000以后可以进行频谱分析，将会增加市场竞争力。

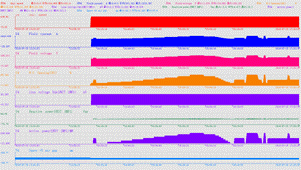

图表  SEQ 图表 \* ARABIC 1 Smart2000作图（左图为PC-P实验过程（多图模式）；右图为电调有功整定实验过程（单图模式））

图表  SEQ 图表 \* ARABIC 2 三机一洞甩负荷实验（左图为实验人员通行证；右图为事件以及测温记录）

在做实验的过程中，各方对一手的实验数据都非常渴望，理论值与实际值是否符合、模型建立是否吻合、工程是否达到设计指标，这一系列问题都在等待数据给出答案；对于像清远四机一洞，并且上游不设调压井的设计，属于抽水蓄能机组流道设计的一项创新，但有创新就有风险，三机发电方向100%甩负荷实验实行了严格地人员限制措施，但从实验数据来看，各项指标均符合理论计算值，可见实验数据的重要所在；

Smart2000能够以秒为单位，将数据导出为表格，便于进一步处理。

       Smart2000的数据导出       将Smart2000结果导入数据分析软件       分析原始数据（和Smart2000一致）

模型原始数据输入                                           得到模型的传递函数

如果发挥H9000系统历史库优势，建立一个大数据平台，应该会有一个好的发展前景，一方面向用户提供更好的数据服务，另一方面向科研工作提供数据支持。

二、数据可视化的优势

以往的实验过程通过大多使用事件记录来分析实验过程，Smart2000可以自由配置要查找的信息，可观察实时信息，也可结合历史库查看历史数据，并且以图的形式展示出来。

实验  SEQ 实验 \* ARABIC 1 开关量动作校验         实验  SEQ 实验 \* ARABIC 2 励磁过压以及阶跃扰动实验

实验  SEQ 实验 \* ARABIC 3 有功标定实验            实验  SEQ 实验 \* ARABIC 4 事故低油压实验录波

实验  SEQ 实验 \* ARABIC 5 SFC启动录播           实验  SEQ 实验 \* ARABIC 6 开关量逻辑分析

实验 7 四号机甩负荷转速波形图（按序号依次对应负荷为25%、50%、75%、100%时，甩负荷的转速波形图，验证了长短叶片转轮的特性。）

三、工程进度管理

在清远工地现场，每天都有哪些任务、任务如何划分都会计划，我每隔一段时间就会收到调试组的计划安排，该计划会把工作明确到哪一天进行；在每天的早会上，调试组长会把工作细分到人，并明确当天几个重要的时间接点。

图表  SEQ 图表 \* ARABIC 3 左图为计划安排；右图为每日早会

四、巧改变大用处

清远项目有许多地方的设计很人性化，让现场调试工作者变得很从容，一是联合开发的图纸：一个系统的图纸不仅包含自己系统的端子号，对侧什么设备、连接到哪个端子都会标出来，在调试过程中，能够快速查找信号的来龙去脉；二是电缆设备编码：盘柜后的每根电缆都挂有二维码，手机扫一扫，可以获得一个KKS码，只要手机里存一个电缆清册，通过KKS码就可以迅速锁定这根电缆的起点和终点；三是控制流程实时智能诊断技术，每当机组流程无法进行或出现事故停机，智能诊断会指出故障点是哪些，避免了翻阅大量的事件。

五、感谢

首先感谢单位领导对我信任及鼓励，这次清远出差对而言既是难得的学习、拓宽视野机会，也是挑战自我、实践锻炼过程；其次感谢前辈们前期的细心指导，让我对H9000系统、Smart2000有了一个较为详细的认识；最后感谢一起现场工作的同事，让我对西门子软件和抽水蓄能生产过程有了更深入的了解。（监控事业部：胡智宇）
